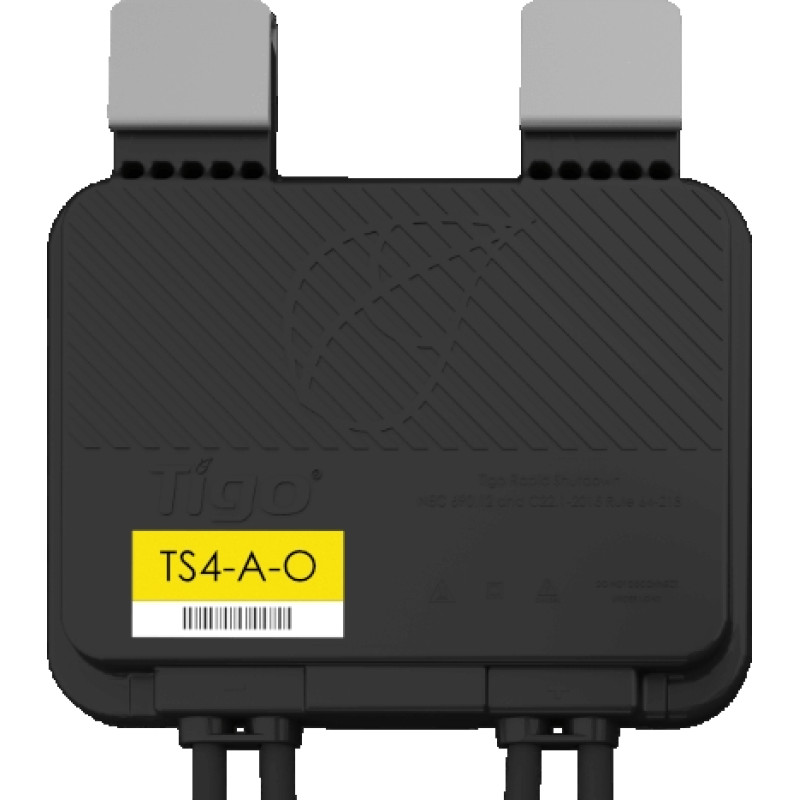

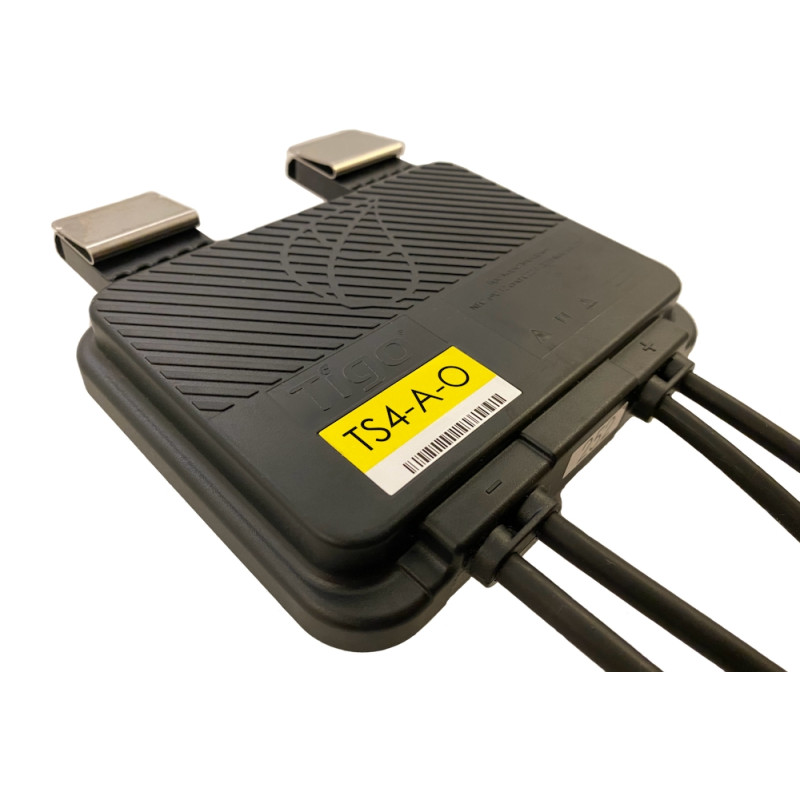

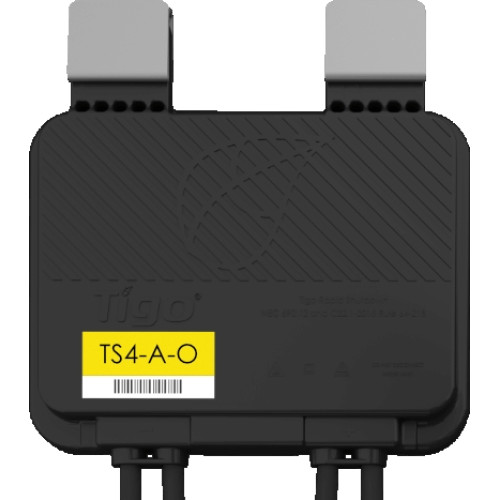

Tigo Energy TS4-A-O optimizér výkonu pro fotovoltaický panel 700W

Pokročilé doplňkové optimalizační řešení, které přináší smart modul pro standardní fotovoltaické moduly pro jejich vyšší spolehlivost. Zlepšete energetickou účinnost modernizací nedostatečně výkonného fotovoltaického systému (částečně zastíněné panely / různě uspořádané panely) nebo přidejte chytré funkce do nových, či stávajících instalací.
TS4-A-O vyhovuje specifikacím NEC 2017 a 2020 690.12 Rapid Shutdown při instalaci na každý modul a spolu s Tigo Access Point (TAP) a Cloud Connect Advanced (CCA). Data o výrobě stejnosměrného proudu na úrovni modulu, stejně jako data z jiných zařízení připojených přes Modbus, mohou být analyzovány prostřednictvím softwaru Energy Intelligence společnosti Tigo při připojení ke cloudu.
TS4-A-O s technologií UHD-Core a rozšířenými specifikacemi podporuje fotovoltaické moduly až do 700W a 15A

U částečně zastíněných systémů vybavíme optimalizační funkcí pouze moduly, které jsou přímo zastíněné. Ve většině případů to není více než 20% modulů celého systému.
S Tigo TS4 zákazníci platí pouze za optimalizaci, kterou opravdu potřebují

• Zlepšuje účinnost fotovoltaiky při zastínění, znečištění nebo komplikované střeše
• Vyšší energetický výnos
• Větší flexibilita designu
• Maximální využití střechy
• Plus všechny výhody bezpečnosti a monitorování
• Funguje s jakýmkoli měničem a regulátorem nabíjení

Enviromentální
Rozsah provozních teplot: - 40 °C až +70 °C (-40 °F až +158 °F)
Stupeň krytí: IP68, NEMA 3R
Maximální nadmořská výška montáže: 2000 m
Mechanické
Rozměry Š=138,4 mm, L= 139,7 mm, V= 22,9 mm
Hmotnost 520 g
Elektrické
Maximální vstupní napětí: 80V
Rozsah vstupního napětí: 16 - 80 V*
Maximální kont. proud (Imax): 15A
Maximální zkratový proud (Isc): 20A
Maximální výkon: 700W

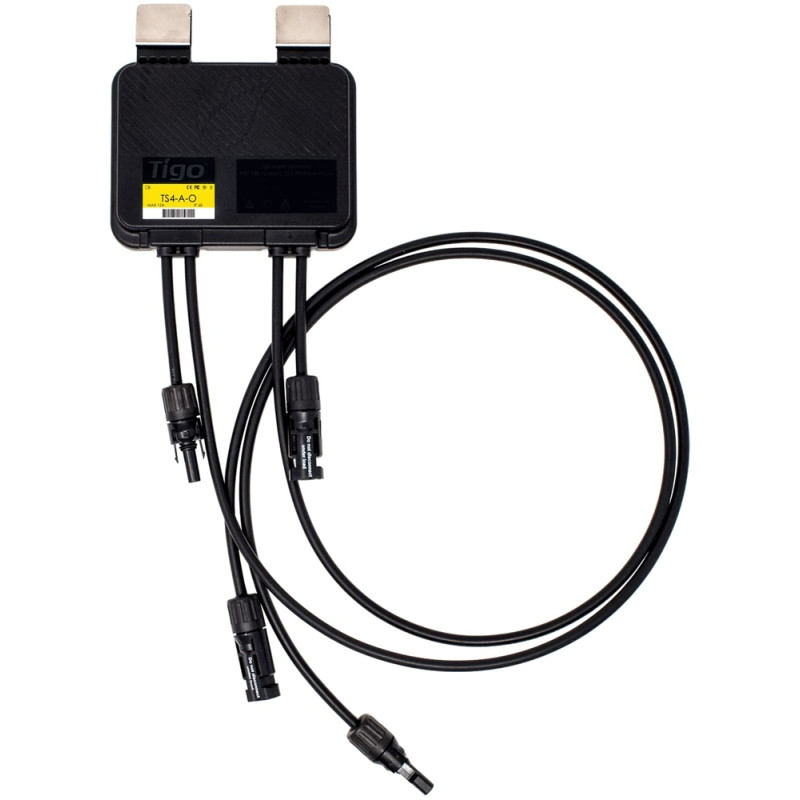

Délka kabelu (vstup/výstup): 0,12/1,2 m (standardní)
Konektory: MC4 (standardní), EVO2 (volitelné)
Typ komunikace: Bezdrátový
Doporučená hodnota pojistky: 30A
Časový limit rychlého vypnutí: 30 sekund nebo méně**
Průřez vodičú AWG: 10-12 AWG
PVRSE řízené vodiče: ≤30 Vdc, ≤240VA, ≤8A**
Pro vypnutí a monitorování na úrovni modulu je vyžadován Cloud Connect Advanced (CCA).
*VMOD MAX připojeného panelu = TS4-AO VDCU MAX
**Limity jsou založeny na požadavcích NEC 690.12 na rychlé vypnutí.

Diagram zapojení s TAP a CCA

Standard              Popis
461-00252-32      15A, 700W, 1500VUL/1000V IEC, 1,2M kabel, MC4

Datasheet: klikněte zde

Quick Start Guide: klikněte zde

Instalační manual: klikněte zde

Brožura výrobce: klikněte zde

Instalační video:
